水泵的分類

1、按泵軸方向可分為臥式、立式、斜式

2、按殼體剖分型式分為徑向剖分式和軸向剖分式

3、按級數分為單級和復級

4、按吸入形式分為單吸和雙吸

5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式

6、按驅動方式分為直接連接、齒輪傳動式、液力偶合傳動式、皮常傳多式和共軸式

7、按特殊結構分為液下式、筒式、雙壁殼式、地坑筒式、抽出式、自吸式、潛液式和屏蔽式

8、按軸向力平衡方式分為平衡鼓式、平衡盤式、自身平衡式和平衡孔式

9、按用途不同主要分為鍋爐給水泵、循環水泵、排污泵、雜質泵、砂泵、渣漿泵、泥漿泵、污水泵、清水泵、消防泵、流程泵、增壓泵、耐腐蝕泵

10、按材質不同分為：鑄鐵泵、不銹鋼泵、塑料泵、氟塑料泵、工程塑料泵

11、按結構形式分為離心泵，隔膜泵，齒輪泵，柱塞泵，往復泵，真空泵，噴射泵

離心泵型號

離心泵及離心泵的型號

離心泵型號、品種規格及其變型產品在農用泵中是最多的。根據水流入葉輪的方式、葉輪多少、泵本身能否自吸以及配套動力大小和動力品種等，離心泵有單級單吸離心泵、單級雙吸離心泵、多級離心泵、自吸離心泵、電動機泵和柴油機泵等。

1、單級單吸離心泵 老的泵型號有BA、B型單級單吸離心泵，80年代，我國根據國際標準和排灌機械實際情況，對離心泵產品進行更新?lián)Q代研制工作，并生產IB型、IQ型單級離心泵系列產品，已列為國家專業標準和行業標準。

單級單吸離心泵，水由軸向單面進入葉輪，葉輪只有一個，因此稱為單級單吸離心泵。其特點是，與混流泵、軸流泵相比，揚程較高，流量較小，結構簡單，使用方便。

IQ型單級單吸離心泵(又稱輕小型離心泵)是針對我國國情并滿足用戶提出結構簡單、重量輕、價格低、性能好和配套方便的要求而設計的，共有84種產品，分3個派生系列，413個規格型號。

(1)性能范圍 泵口徑50～200毫米，流量12.5～400立方米/時，揚程8～125米，配套動力有柴油機直聯、皮帶傳動，電動機直聯，功率1.1～110千瓦，轉速1450～2900轉/分。

(2)結構型式 輕小型離心泵為軸向吸入單級單吸懸架式離心泵，泵體后開門，出口位于中心向上，后蓋為壓嵌式，軸承體與泵體直接聯結，泵腳位于泵體下方，軸承用黃油潤滑，軸封分為軟填料、機械密封、橡膠油封三種。葉輪均為閉式，傳動分為聯軸器傳動和皮帶傳動兩種。泵葉輪轉向：從泵進口方向看，葉輪轉向為順時針，當泵與柴油機直聯傳動時，為逆時針。泵出口可裝置手動泵，可去掉底閥，減少水力損失，并能使泵自吸。

2、雙吸離心泵

它是從葉輪兩面進水的雙吸離心泵，因泵蓋和泵體是采用水平接縫進行裝配的，又稱為水平中開式離心泵。與單級單吸離心泵相比，效率高、流量大、揚程較高。但體積大，比較笨重，一般用于固定作業。適用于丘陵、高原中等面積的灌區，也適用于工廠、礦山、城市給排水等方面。

雙吸離心泵有S型、Sh型、SA型、SLA型幾種型號，S型與Sh型的區別是，從驅動端看，S型泵為順時針方向旋轉，Sh型為逆時針方向旋轉。SLB型為立式便拆式雙吸泵 。

S型泵性能范圍流量160～18000立方米/時，揚程12～125米，進水口直徑150～1400毫米，轉速2950、1450、970、730、585、485、360轉/分。

3、多級離心泵

與單級泵相比，其區別在于多級泵有兩個以上的葉輪，能分段地多級次地吸水和壓水，從而將水揚到很高的位置，揚程可根據需要而增減水泵葉輪的級數。多級泵主要用于礦山排水、城市及工廠供水，農業灌溉用的很少，僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。多級高心泵有立式和臥式兩種型式，主要型號有D型、DL型多級離心泵，DW、DWL型小型多級離心泵。

(1)D型多級泵性能范圍 流量6.3～720立方米/時，揚程16～600米，進水口徑：50、75、100、125、150、200毫米，其中50～125毫米泵型為高轉速2950轉/分，150～200毫米泵型轉速為1480轉/分。

(2)結構型式D型多級離心泵為臥式多級(2～12級)，葉輪為單吸，泵體為分段式。當首級葉輪為雙吸時，用DS表示，當同時規定有兩種轉速時，低速用DA表示，用于鍋爐給水的多級離心泵，用DG表示。

4、自吸泵

自吸泵是靠泵自身的特殊結構而產生自吸作用的單級單吸離心泵，稱為自吸離心泵 。和普通離心泵相比，在泵體結構上有顯著差別：一是泵進口位置提高，有時還裝上吸入閥;二是在出水側設置了一個氣水分離室。

泵外自吸泵，是在泵外加有自吸裝置，如帶有旋渦泵、水環真空泵、射流泵以及手動泵等。

自吸泵與普通離心泵相比，具有結構緊湊、使用操作簡單，不但省去了起動前灌大量引水的麻煩，也省去了進水管低閥，減少了進水阻力，增加泵的出水量，但與同規格的普通離心泵的效率相比要低3%～5%。自吸泵較多的是應用在輕小型噴灌機組和管道灌機組上。

自吸離心泵品種規格較多，有ZX型、TC型、BPZ型和ZB型等。

(1)ZB型性能范圍 流量2～200米3/時，揚程8～100米，配套功率0.25～45千瓦。

(2)結構型式特點 按泵的配套動力機類型分為電動機配套自吸泵和柴油機配套自吸泵。按實現自吸功能的結構與工作特點可分為內滑式、外滑式、水環輪式和其他型式。傳動方式有直聯傳動(包括內軸)和皮帶傳動。進口直徑25～200毫米，共10個口徑，54個規格。

離心泵型號,ISG離心泵型號,ISG管道離心泵型號

離心泵的型號有很多，在這里只介紹一部分，如果想知道特別詳細和準備的型號意義，還須向離心泵生產廠家咨詢。先看一組所有泵類產品型號字母所代表的含義。

B: 單級單吸懸臂式離心泵。

D: 節段式多級泵。

DG: 節段式多級鍋爐給水泵。

DL: 立軸多級泵。

DS: 首級用雙吸葉輪的節段式多級泵。

F: 耐腐蝕泵。

JC: 長軸深井泵。

KD: 中開式多級泵。

KDS: 首級用雙吸葉輪的中開式多級泵。

QJ: 井用潛水泵。

QX.: 單相干式下泵式潛水泵。

QS: 充水上泵式潛水泵。

QY: 充油上泵式潛水泵。

R: 熱水泵。

S: 單級雙吸式離心泵。

WB: 高揚程橫軸污水泵。

Y: 液壓泵。

YG: 管道式液壓泵。

ZB: 自吸式離心泵。

目前離心泵產品型號一共有32種，分別是：SG管道離心泵、ISW臥式管道離心泵、QDLF不銹鋼多級離心泵、GC鍋爐給水離心泵、DL立式多級離心泵 、GDL多級管道離心泵、PBG屏蔽式管道離心泵、YG立式管道油泵、ISWR臥式熱水泵、ISWH臥式化工泵、ISWB臥式管道油泵、ISG立式管道離心泵、IRG立式熱水循環泵、IHG立式管道化工泵、ISGB便拆式管道離心泵 ISGD低轉速離心泵、ISWD低轉速離心泵、IS單級單吸清水離心泵、IH單級單吸化工離心泵、FS臥式玻璃鋼離心泵、S型玻璃鋼離心泵、GBW濃硫酸離心泵、FSB型氟塑料合金離心泵、 AFB、FB耐腐蝕離心泵、TSWA臥式多級離心泵、ZX自吸式離心泵、S、Sh單級雙吸離心泵、LG高層建筑給水多級離心泵、CDLF不銹鋼立式多級離心泵、D多級離心泵、CYZ-A自吸式離心泵、IHF氟塑料合金化工離心泵。

下面以ISG管道離心泵為例簡單的講一下離心泵型號中各部分所表示的含義。

ISG系列立式管道離心泵共分為ISG,IRG,GRG,IHG,YG,ISGD六個類別。ISG為單級單吸管道離心泵,IRG單級單吸熱水管道離心泵,GRG單級單吸高溫管道離心泵,,IHG單級單吸化工泵,YG單級單吸管道離心油泵,ISGD單級單吸低轉速離心泵.

ISG 50 - 160 (I) A (B)

ISG表示 ISG型立式單級單吸離心泵。

50表示 泵進口公稱直徑和出口直徑，單位為MM.

160 表示 葉輪名義外徑，單位為MM.

(I) 表示 流量分類。

A表示 葉輪第一次切割。

B表示葉輪第二次切割。

ISGB型便拆立式管道離心泵，ISGB便拆立式離心泵。 ISGB 150 - 50 (I) (A) (B) (C)

ISGB又分三種型號，分別表示為：ISGB便拆立式離心泵，IRGB便拆立式熱水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。

150表示 泵進口公稱直徑和出口公稱直徑，單位為MM。

50表示 離心泵的額定揚程，單位為M。

(I)表示流量分類。

(A) (B) (C) 分別表示葉輪經過第一次切割，第二次切割，第三次切割。

ISW型臥式管道離心泵：ISW 150 - 160 (I) A (B)

臥式管道離心泵共有五種型號，分別是：ISW臥式離心泵，ISWR臥式熱水離心泵，ISWH臥式化工離心泵，ISWB臥式防爆離心泵，ISWHB臥式防爆化工離心泵。

150表示離心泵的進口公稱直徑和出口公稱直徑，單位為MM。

160表示葉輪名義外徑，單位為MM。

(I)表示流量分類。

A (B) 分別表示葉輪經過第一次切割和第二次切割。

排污泵系列型號意義

Q:潛水 W:排污 G:管道 Y:液下 N:泥漿 Z:自吸 L:立式

AS:撕裂 JY:攪勻 P:不銹鋼 B:防爆

QW(WQ)無堵塞潛水式排污泵

例：80WQ(QW)P40-15-4

80 WQ(QW) P 40 - 15 - 4

│   │  │ │   │  └—-泵的電機（KW）

│   │  │ │  └———-泵的揚程

│   │  │ └—————--泵的流量（m3/h）

│   │  └———————-不銹鋼材質

│   └—————————-潛水排污泵

└———————————--泵的口徑即代表泵排出公稱直徑

JYWQ、JPWQ自動攪勻排污泵

例：80JY（P）WQ50-10-1600-3

80 JY (P) WQ 50 - 10 - 1600 - 3

│ │ │ │ │  │    │  └—泵的電機（KW）

│ │ │ │ │  │    └—-——泵的攪勻范圍

│ │ │ │ │  └————-——泵的揚程

│ │ │ │ └—————————泵的流量（m3/h）

│ │ │ └—————————— W：排污 Q：潛水  P：不銹鋼

│ │ └—————————-—-—P：不銹鋼材質

│ └—————————-————-JY：攪勻

└————————————泵的口徑即代表泵排出公稱直徑

GW無堵塞管道式排污泵

例：100GWP(B)100-15-7.5

100 GWP B 100 - 15 - 7.5

│ │ │ │  │ └—-泵的電機（KW）

│ │ │ │  └———-泵的揚程

│ │ │ └——————-泵的流量（m3/h）

│ │ └———————--防爆電機

│  └—————————--G：管道式  W：排污泵  P：不銹鋼

└——————————-—-泵的口徑即代表泵排出公稱直徑

LW(WL)無堵塞直立式排污泵

例：100LW(WL)PB100-15-7.5

100 LW(WL) P B 100 - 15 - 7.5

│ │    ││ │   │   └—泵的電機（KW）

│ │   ││ │   └—-——泵的揚程

│ │   ││ └——————-泵的流量（m3/h）

│ │   │└————————防爆電機

│ │   └—————————不銹鋼

│ └————————————L：直立式   W：排污

└—————————————--泵排出的公稱直徑即口徑

YW無堵塞液下式排污泵

例：100GWP(B)100-15-7.5

100 GWP B 100 - 15 - 7.5

│ │ │ │  │ └——泵的電機（KW）

│ │ │ │  └————泵的揚程

│ │ │ └———————泵的流量（m3/h）

│ │ └———————-—防爆電機

│  └——————————-G：管道式  W：排污泵  P：不銹鋼

└——————————-——泵的口徑即代表泵排出公稱直徑

ZW無堵塞自吸式排污泵

例：100ZW15-30PB

100 ZW 15 - 30 P B

│ │ │   ││└————泵的電機（KW）

│ │ │   │└—————不銹鋼材質

│ │ │   └——————泵的揚程

│ │ └———————-—泵的流量（m3/h）

│  └——————————(無堵塞自吸排污泵)Z:自吸式 W:排污

└————————————泵的口徑即代表泵排出公稱直徑

AS切割式潛水排污泵

例：AS10-2WCB

AS 10 - 2 W CB

│ │  │ │└——————抗堵塞撕裂機構

│ │  │ └———————電壓為220V

│ │  └———-—————電機的級數

│ └——————————-功率P2*100

└————————————單葉片葉輪

NL型立式污水泥漿泵

例：NL76A-9

N L ( C F W )76 A - 9

││  │││ │ │  └——泵的揚程

││  │││ │ └————機械密封

││  │││ └—————-出口徑

││  ││└———————臥式

││  │└————————不銹鋼

││  └—————————加長型

│└——————————--立式

└———————————--泥漿泵

WQK/QG系列帶切割裝置排污泵

例：WQK20-20QG

W Q K (X、D) 20 - 20 QG

││││ │  │   │ └—帶切割裝置

││││ │  │   └—-—泵的揚程

││││ │  └————--泵的流量（m3/h）

││││ └———————單通道葉輪

│││└———————-—旋渦式葉輪

││└————————-—開式葉輪

│└—————————---潛水式

└——————————---污水

管道泵型號意義

ISG系列立式管道離心泵

例：ISG50-160(I)A

ISG 50 - 160 (I) A(B)

│  │   │ │   └—葉輪經第一次切割

│  │   │ └—-——流量分類、(I)為大流量、

│  │   └—————葉輪名義外徑

│  └————————泵的口徑

│               ┌ ISG型立式離心泵

└————————┼ IRG型立式熱水泵

├ IHG型立式不銹鋼化工泵

└ YG型立式防爆油泵

ISGD系列低轉速立式管道離心泵

例：ISGD80-160(I)A

ISGD 80 - 160 (I) A(B)

│  │   │ │   └—葉輪經第一次切割

│  │   │ └—-——流量分類、(I)為大流量、

│  │   └—————葉輪名義外徑

│  └————————泵的口徑

│               ┌ ISGD型低轉速立式離心泵

└————————┼ IRGD型低轉速立式熱水泵

├ IHGD型低轉速立式不銹鋼化工泵

└ YGD型低轉速立式防爆油泵

IGSB系列便拆式管道離心泵

例：ISGB50-160(I)A

ISGB 50 - 160 (I) A B

│  │   │ │ │└—葉輪經第一次切割

│  │   │ │ └——流量分類、(I)為大流量、

│  │   │ └——————葉輪名義外徑

│  │    └—————泵的口徑

│ └————————

│                ┌ ISGD型低轉速立式離心泵

└————————┼ IRGD型低轉速立式熱水泵

├ IHGD型低轉速立式不銹鋼化工泵

└ YGD型低轉速立式防爆油泵

ISW系臥式管道離心泵

例：ISW65-160(I)A

ISW 65 - 160 (I) A(B)

│  │   │ │   └—葉輪經第一次切割

│  │   │ └—-——流量分類、(I)為大流量、

│  │   └—————葉輪名義外徑

│  └————————泵的口徑

│               ┌ ISW型臥式管道離心泵

└————————┼ ISWR型臥式管道熱水離心泵

└ ISWH型臥式不銹鋼管道離心化工泵

SG系列管道泵

例：50SG15-30

50 SG 15 - 30

│ │ │   └—葉輪經第一次切割

│ │ └—-——流量分類、(I)為大流量、

│ └————┬SG型管道離心泵

│          └SGR型熱水管道離心泵

└-——————泵的口徑

SPG系列管道屏蔽泵

例：SPG80-200(I)A

SPG (R) 80 - 200 (I) A (B) (C)

│   │ │   │  │  │ │  └—-葉輪經第三次切割

│   │ │   │  │  │ └—-——葉輪經第二次切割

│   │ │   │  │  └—————葉輪經第一次切割

│   │ │   │  └———————流量分類

│  │ │   └—————————葉輪名義外徑

│   │ └——————————-—泵進、出口公稱直徑

│   └————————————┬流體類別(普通不注、熱水為R)

│                            └腐蝕性流體為T，防爆為B

└———————————————-屏蔽式管道離心泵

消防泵型號意義

XBD系列消防泵

例：XBD10.4/5-50LG

XB D 5.0 / 5 - 50 DL

│ │ │   │  │ │┌DL立式多級消防泵 轉速1450r/min

│ │ │   │  │ ││LG立式多級便拆消防泵 轉速2900r/min

│ │ │   │  │ └┼ISG立式單級單吸消防泵

│ │ │   │  │   │TSWA臥式多級消防泵

│ │ │   │  │   │ISW臥式單級單吸消防泵

│ │ │   │  │   └GDL立式多級管道消防泵

│ │ │   │  └—-—泵的口徑

│ │ │   └———-—流量(L/s)

│ │ └———————消防泵壓力(揚程(50m))

│ └——————-——電動

└——————————消防泵

磁力傳動離心泵型號意義

CQ系列磁力傳動離心泵

例：32CQ-15

32 CQ - 15

│ │   └—揚程

│ └—-——磁力傳力離心泵

└—————進口直徑

CQF系列磁力傳動離心泵

例：32CQF-15

32 CQ F - 15

│ ││   └—揚程

│ │└—-——過流部件材質為塑料

│ └————-磁力傳力離心泵

└——————進口直徑

CQB系列磁力傳動離心泵

例：CQB50-32-160

CQ B 50 - 32 - 160

│ │ │  │   └—葉輪名義直徑

│ │ │  └—-——泵出口直徑

│ │ └—————-泵進口直徑

│ └———————過流部件材質為不銹鋼

└-————————磁力傳動離心泵

CQB-F系列磁力傳動離心泵

例：CQB50-32-160F

CQB 50 - 32 - 160 F

│  │   │    │ └—氟塑料(F46)襯里

│  │   │    └——-葉輪名義直徑

│  │   └—————-泵出口直徑

│  └————————泵進口直徑

└——————————磁力傳動離心泵

ZCQ系列自吸式磁力傳動離心泵

例：ZCQ50-40-145

Z  CQ   50 -  40 - 145

│ │   │    │    └—葉輪直徑

│ │   │    └————出口直徑

│ │   └———————進口直徑

│ └—————————-磁力傳動離心泵

└———————————自吸式

多級離心泵系列型號意義

DL、DLR系列立式多級離心泵

例：100DDLR100-20×4

100 D DL R 100 - 20 × 4

│ │ ││ │    │   └—-泵的級數

│ │ ││ │    └————單級葉輪揚程

│ │ ││ └———————流量（m3/h）

│ │ │└————————-熱水

│ │ └—————————-立式多級

│ └———————————多出口

└————————————-泵的口徑即代表泵排出公稱直徑

TSWA系列臥式多級離心泵

例：50TSWA×5

50 T S W A × 5

│││││   └——————泵的級數

││││└————————-新一代產品

│││└—————-————輸送低溫類似清水介質

││└——————-————單吸葉輪

│└———————————-透平式

└————————————-泵的口徑即代表泵排出公稱直徑

LG、LGB系列便拆式高層建筑給水多級離心泵

例：100LG-B(R)72-20×6

100 LG-B (R) 72 - 20 × 6

│  │   │  │   │   └—泵的級數

│  │   │  │   └———-新一代產品

│  │   │  └—————--輸送低溫類似清水介質

│  │   └——————-—-單吸葉輪

│  └——————————-透平式

└————————————-泵的口徑即代表泵排出公稱直徑

GDL系列便拆式管道多級離心泵

例：50GDL18-15×5

50 GDL 18 - 15 × 5

│  │ │   │   └—泵的級數

│  │ │   └———-設計點單級揚程15(mm)

│  │ └—————--設計點流量18（m3/h）

│  └——————-—GDL便拆式管道多級離心泵

└—————————-泵的口徑即代表泵排出公稱直徑

GC型水泵系臥式單吸多級分段離心泵

例：21/2GC-6×5

21/2 GC - 6 × 5

│   │  │   └-葉輪數量或級數

│   │  └———縮小為1/10泵的比轉數,即比轉數為60

│   └—————鍋爐給水泵

└——————-—吸入口直徑被25除得值并化整

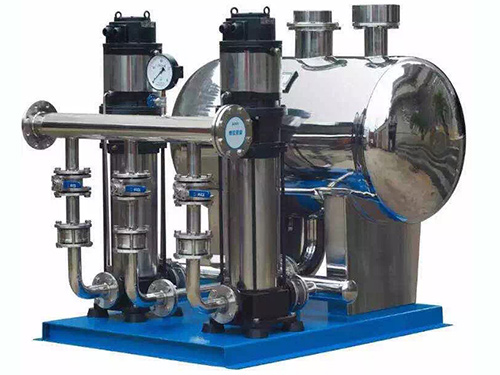

CDLF系列輕型不銹鋼立式多級離心泵

例:CDLF4-160

CDL  F  4 - 160

│   │ │   └-160-級數*10

│   │ └———4-額定流量(m3/h)

│   └—-———F-(普通型略)過流部件為不銹鋼304或316

└————-——-CDL-沖壓輕型立式多級離心泵

D型臥式多級離心泵

例:80D12×5

80   D  12 × 5

│   │ │    └-葉輪數量

│   │ └—-——單吸揚程

│   └—————單吸多級分段式離心泵

└———————-吸入口直徑
